Low Power FM Broadcast 用　アンテナを紹介します。


このアンテナは、私の友人のやっているミニＦＭ局の、
ために作った物です。　　その時のデータを紹介します。

原設計は、以前 私が79MHz用に設計製作したものを、88MHz用に
計算しなおしたものです。

構成は２素子垂直偏波１面／フォールデッドダイポール／バランは
Ｕバランを使用し50Ωにマッチングを取っています。

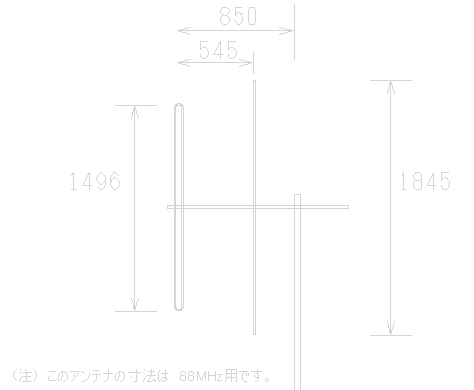

寸法は、以下の通りです。　皆さんがアンテナを作るときの参考にして下さい。


このアンテナを当時住んでいた建物の屋上に、
実際に使用する条件に合う形で仮設し調整を行ないました。


未調整で測定してみると、同調周波数が86MHz付近にブットンでます。




データーから推測し有る程度の調整後のVSWRです。
当然ながら、本来の同調点に近づいたので同調も深く入ってます。
同調周波数が、今度は高めに出ていますが、(88.484) 88MHzでVSWRが1.02です。

もう少し調整を、すればかなり良いところまで持っていけそうですが
使用条件等の関係で妥協します。
これでも、某コミニティーFMのアンテナからすればかなり良い状態です。


このアンテナは指向性が、あるので建物の反射等の条件も考慮して見るためにアンテナを
各方向に旋回し測定を、行ないましたがさほど結果に影響が出ていません。
VSWRが1.02〜1.05位で、ある程度安定しています。

以上 ・計測結果



場所を移し実際に使用した結果では、ＳＷＲ１．０５位で
結構良い状態で電波が出ていました。



２素子構成なので、わずかな指向性があります。

後にMMANAを使ってアンテナのシュミレーションをしてみました。
MMANAは私の知る限り最も優秀なアンテナのシュミレーション・ソフトです。
MMANA

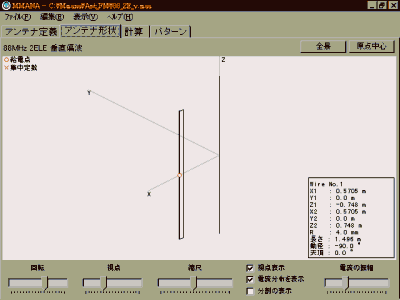

アンテナの構成をCADで、描けるので、アンテナそのものの姿が見えます。
構成データーを入力ミスしたままシュミレーションするなどと言うマヌケな事がおきません。

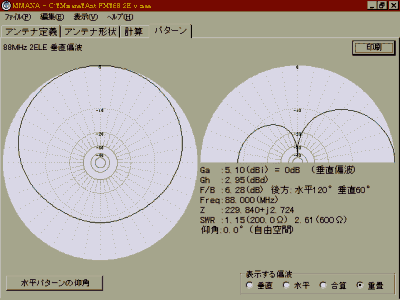

88_2E_v.maa

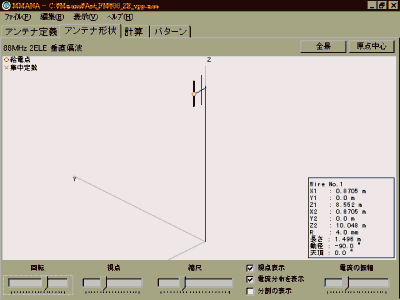

MMANAはアンテナの構成をCADで描けるので、アンテナを立ち上げる
マストもアンテナの一部としてシュミレーションが出来るので
実際に使用する条件をかなり忠実に再現できます。

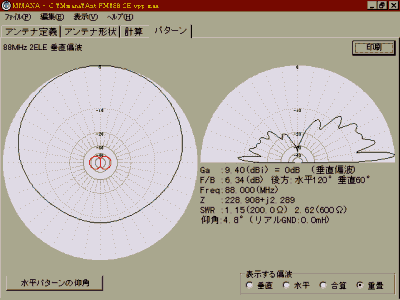

88_2E_vpp.maa

アンテナを実際に使用したパターンとMMANAでシュミレーションしたものと
差異は、ほとんど有りませんでした。

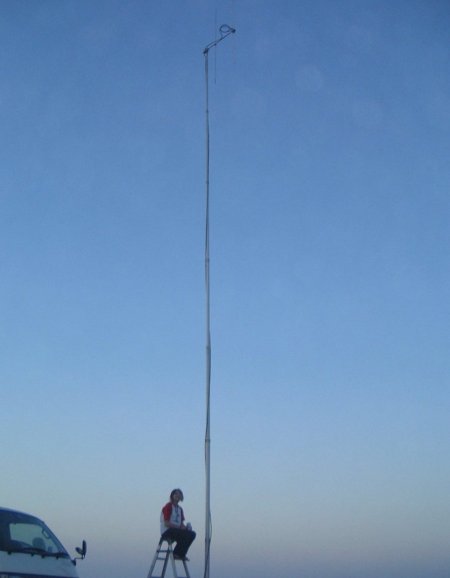

実際に設置されたアンテナを紹介します。

このアンテナについてのご質問は、こちらまで  以上。
